O nobreak, a interface fantasma e o NUT

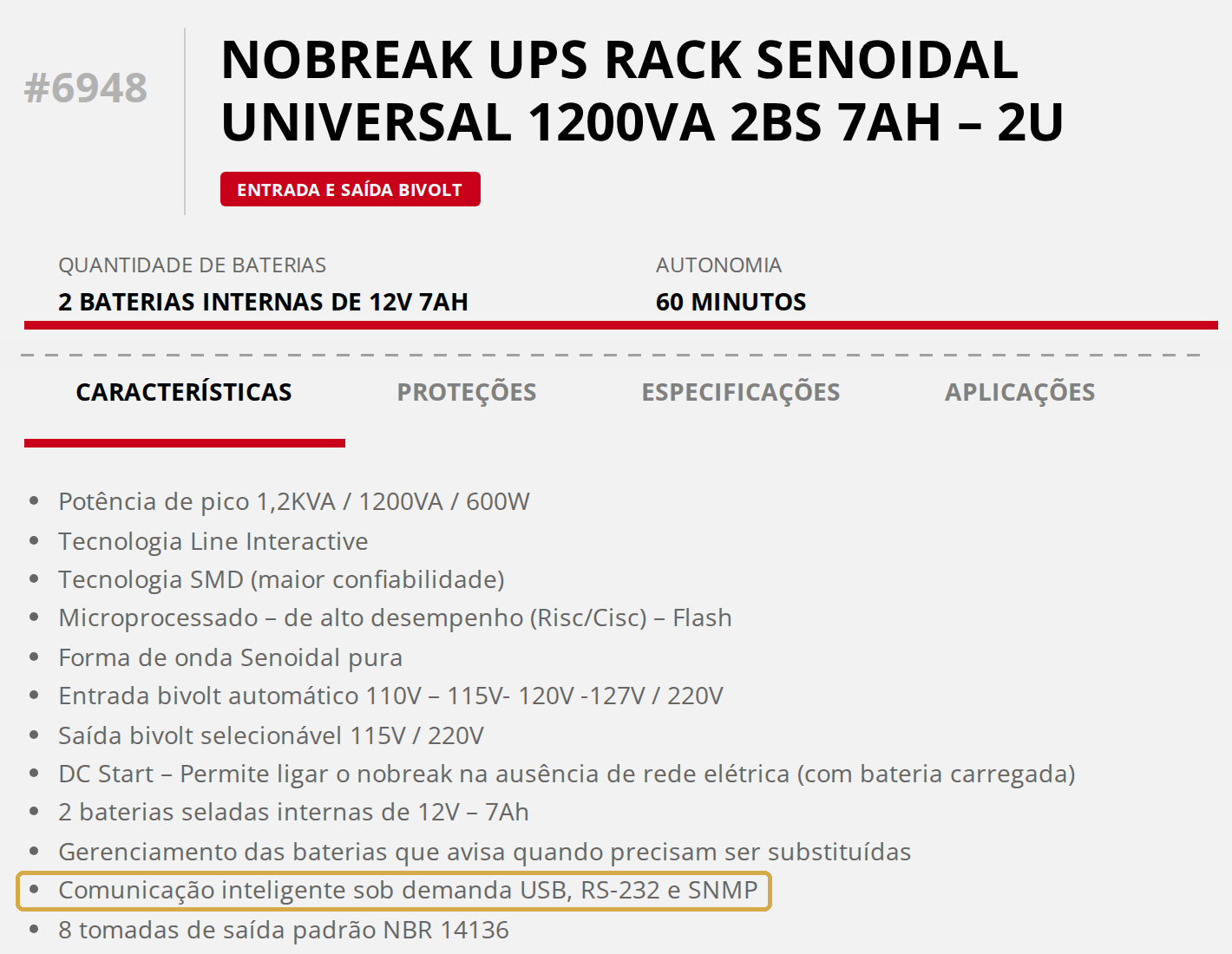

Quando reorganizei o homelab este ano, decidi que era hora de ter um nobreak de verdade: senoidal, de rack e capaz de conversar com os servidores, para que eles se desligassem sozinhos numa queda de energia prolongada. A escolha foi um nobreak senoidal de rack da TS Shara (2U, 1200 VA), comprado pelo Mercado Livre no fim de março. Na página do produto, o argumento decisivo estava lá: “Comunicação inteligente sob demanda USB, RS-232 e SNMP”.

Se quiser pular a história, vá direto para a parte técnica.

A interface fantasma

O que a página não explica é o que significa esse “sob demanda”. Tudo indica que é “opcional de fábrica, sob encomenda”: o manual da linha usa a mesma expressão para o disjuntor (“Circuit Breaker sob demanda”) e, na parte de comunicação, fala em conector “USB ou RS-232 (sob demanda)”, com o cabo comprado à parte e o software de gerenciamento Power NT.

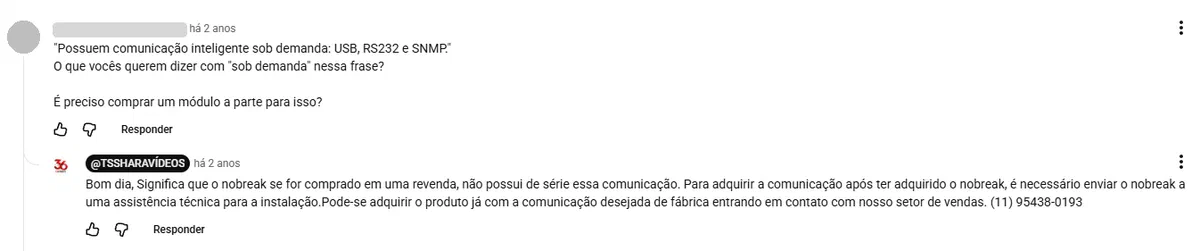

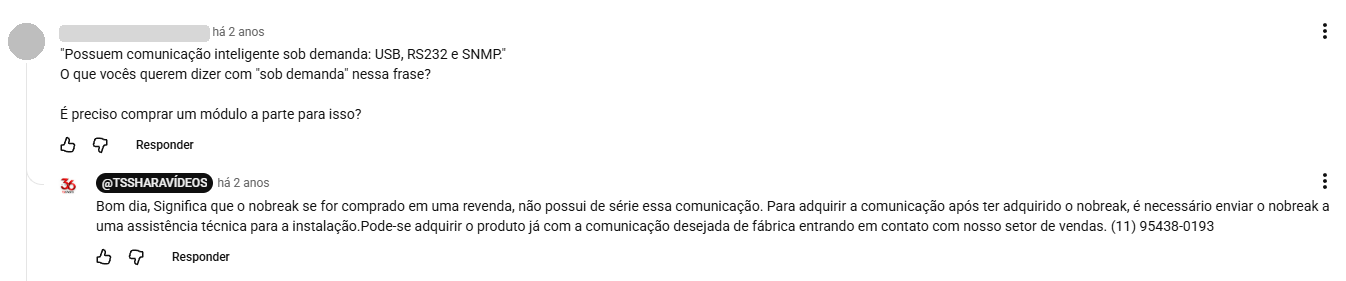

O que isso quer dizer na prática eu só descobri depois de receber o equipamento. Ao pesquisar o vídeo de lançamento da linha, me deparei com a resposta da própria fabricante a um usuário com essa mesma dúvida: “Significa que o nobreak se for comprado em uma revenda, não possui de série essa comunicação.”

Ou seja: quem já comprou precisa despachar o nobreak para uma assistência técnica para instalar a interface; quem ainda vai comprar pode encomendá-lo já com a porta instalada direto da fábrica, pelo setor de vendas. No meu caso, restava a primeira opção. No dia seguinte à entrega, o SAC me orientou por telefone a levar o equipamento a uma assistência autorizada em Brasília e garantiu o envio gratuito do módulo USB. A partir daí, começou a novela. A assistência não conseguia retorno da fábrica, e a peça nunca chegava.

Em maio, justificaram o atraso por um problema com os Correios, prometendo reenvio via Sedex no dia seguinte. Em julho, já acumulando quase 100 dias de espera sem conseguir usar o equipamento como planejado, abri uma reclamação no Reclame AQUI e reforcei a cobrança pelo formulário do site. Só então o caso andou: a fabricante me ligou com um pedido de desculpas, respondeu publicamente à queixa e, por fim, enviou o módulo para a assistência técnica. A instalação e a liberação foram rápidas.

Se você planeja comprar um desses pela internet, já sabe dos paranauês. Desde o primeiro contato, ficou claro que aquele não era um procedimento de rotina: a sensação era de que estavam me fazendo um enorme favor.

Montagem alternativa

A montagem nem seria digna de nota se não fosse um detalhe: eu não tenho rack, nem pretendo ter. Comprei esse modelo simplesmente porque detesto os monstrengos voltados ao consumidor doméstico: lembram um estabilizador comum, só que maiores, mais pesados e mais feios.

Minha primeira ideia foi instalá-lo sob a bancada que uso como mesa, aproveitando um suporte de micro-ondas. Deu muito, mas muito errado. Não havia bucha nem parafuso que impedissem o equipamento de envergar para a frente, o acesso para cabeamento era horrível e a estrutura ficou instável. Em um daqueles episódios em que a gente repensa as próprias escolhas de vida, o trambolho tombou e foi direto para o chão. Felizmente sobreviveu. Hoje ele repousa sobre a bancada, que ainda não curvou a ponto de me preocupar (mas sigo de olho).

Do outro lado do cabo

Com o módulo instalado, a porta USB do nobreak aparece no Linux como uma porta serial virtual da STMicroelectronics (0483:5740, “Virtual COM Port”), que fala o protocolo Megatec/Q1. No NUT (Network UPS Tools), isso significa usar o driver blazer_ser (o nutdrv_qx com protocol = megatec é a alternativa). O ponto de partida foi o repositório ups-nut-tsshara, que documenta um modelo irmão da mesma linha.

Duas lições práticas:

• Dê um nome fixo à porta. O dispositivo pode aparecer como /dev/ttyACM0 hoje e /dev/ttyACM1 amanhã. Uma regra udev baseada em fabricante, produto e número de série cria um link estável (/dev/ttyTSSHARA0).
• Não confie na porcentagem de carga nem na autonomia estimada. Nesse modelo, battery.charge e battery.runtime não são confiáveis via NUT. A política de desligamento deve se basear nos eventos de status (ONBATT, ONLINE, LOWBATT): faltou energia, dispara um cronômetro; se a energia não voltar antes do fim, o servidor aciona o desligamento forçado (FSD) de todas as máquinas.

A arquitetura

O nobreak fica ligado por USB a um Raspberry Pi 4, que roda o servidor NUT (upsd, porta 3493) e é o único que conversa diretamente com o aparelho. As demais máquinas (outro Raspberry Pi e os dois servidores Unraid) são clientes de rede: acompanham o estado do nobreak e se desligam quando o servidor manda. No mesmo Pi, o PeaNUT oferece um painel web, e o upslog registra tensão, frequência, carga e status a cada minuto.

A política é simples: 120 segundos em bateria (o suficiente para ignorar oscilações rápidas) e o Pi aciona o FSD. Se o nobreak sinalizar bateria baixa antes disso, o desligamento é imediato. A seguir, três jeitos de montar isso: com Ansible, à mão ou no Unraid.

1. Via Ansible

Toda essa configuração está no role nut-tools da versão pública do meu repositório de infraestrutura, o ansible-homelab. O role decide o que instalar pelo inventário:

[nut_server]
pi4

[nut_clients]
pizero

No servidor, ele instala nut-server, nut-client e nut-monitor, aplica a regra udev, gera todos os arquivos de /etc/nut a partir de templates, cria o serviço de log (nut-logger), instala o script do upssched e sobe o PeaNUT em Docker. Nos clientes, instala só o nut-client e aponta o upsmon para o servidor. As variáveis principais ficam nos defaults do role:

nut_ups_name: tsshara
nut_ups_driver: blazer_ser
nut_onbatt_shutdown_delay: '120'
nut_udev_id_vendor: '0483'
nut_udev_id_product: '5740'
nut_udev_serial: '00000000001A'   # confira o do seu aparelho
nut_udev_symlink: ttyTSSHARA0
nut_upsd_port: 3493
nut_upsmon_password: "{{ vault_nut_upsmon_password }}"
nut_upsmon_secondary_password: "{{ vault_nut_upsmon_secondary_password }}"

As senhas ficam no Ansible Vault. Para aplicar só essa parte:

ansible-playbook run_homelab.yml -l pi_servers --tags nut

2. Avulso (Debian ou Raspberry Pi OS)

Sem Ansible, o resultado é o mesmo com alguns arquivos à mão. No computador que vai ficar ligado ao nobreak:

sudo apt install nut
lsusb | grep 0483:5740
udevadm info -a -n /dev/ttyACM0 | grep -m1 'ATTRS{serial}'

Crie /etc/udev/rules.d/99-ups-tsshara.rules (em uma linha só) com o número de série encontrado:

SUBSYSTEM=="tty", ATTRS{idVendor}=="0483", ATTRS{idProduct}=="5740", ATTRS{serial}=="SEU_SERIAL", GROUP="nut", MODE="0660", SYMLINK+="ttyTSSHARA0"

Depois, rode sudo udevadm control --reload-rules && sudo udevadm trigger e configure o NUT:

# /etc/nut/nut.conf
MODE=netserver

# /etc/nut/ups.conf
maxretry = 3
[tsshara]
  driver = blazer_ser
  port = /dev/ttyTSSHARA0
  pollinterval = 15
  desc = "TS Shara"

# /etc/nut/upsd.conf
LISTEN 0.0.0.0 3493
MAXAGE 25

# /etc/nut/upsd.users
[upsmon]
  password = "SENHA_PRIMARIA"
  upsmon primary
[upsmonsecondary]
  password = "SENHA_SECUNDARIA"
  upsmon secondary

No /etc/nut/upsmon.conf, o essencial é:

MONITOR tsshara@localhost 1 upsmon "SENHA_PRIMARIA" primary
SHUTDOWNCMD "/sbin/shutdown -h +0"
NOTIFYCMD /usr/sbin/upssched
NOTIFYFLAG ONBATT SYSLOG+WALL+EXEC
NOTIFYFLAG ONLINE SYSLOG+WALL+EXEC
NOTIFYFLAG LOWBATT SYSLOG+WALL+EXEC
DEADTIME 15
HOSTSYNC 15
POWERDOWNFLAG /etc/killpower

E o cronômetro fica no /etc/nut/upssched.conf:

CMDSCRIPT /usr/sbin/upssched-cmd
PIPEFN /run/nut/upssched.pipe
LOCKFN /run/nut/upssched.lock
AT ONBATT * START-TIMER onbatt_shutdown 120
AT ONLINE * CANCEL-TIMER onbatt_shutdown online
AT LOWBATT * EXECUTE lowbatt_shutdown

O script /usr/sbin/upssched-cmd (dono root:nut, permissão 0750) só precisa chamar /usr/sbin/upsmon -c fsd nos casos onbatt_shutdown e lowbatt_shutdown e registrar os demais com logger. Reinicie com sudo systemctl restart nut-server nut-monitor e confira com upsc tsshara@localhost.

Nos clientes, basta sudo apt install nut-client, MODE=netclient no nut.conf e, no upsmon.conf, uma linha apontando para o IP do servidor (e não para o próprio cliente, senão ele nunca recebe o FSD):

MONITOR tsshara@IP_DO_SERVIDOR 1 upsmonsecondary SENHA_SECUNDARIA secondary
SHUTDOWNCMD "/sbin/shutdown -h now"

Dois ajustes finos que valem a pena:

• Tensão da bateria. O blazer_ser estima a carga a partir da tensão, e os valores padrão (default.battery.voltage.high/low/nominal) dependem de como o seu aparelho reporta a bateria: o role usa valores de 12 V; o repositório de referência, de 24 V. Veja o que aparece em battery.voltage no upsc e ajuste. Mesmo assim, trate a porcentagem como indicativa.
• Corte de energia no final. Com o POWERDOWNFLAG, o servidor, ao terminar de desligar, pede ao nobreak que corte a saída e religue quando a energia voltar. Se algum cliente demora para desligar (caso do Unraid), aumente o offdelay no ups.conf para que o corte não o pegue no meio do caminho.

3. No Unraid

O suporte nativo do Unraid a nobreaks (em Settings › UPS Settings) é baseado no apcupsd, feito para aparelhos APC, e não serve aqui. Deixe-o desativado e instale, pela Community Applications, o plugin Network UPS Tools (NUT) for UNRAID. Como a USB do nobreak fica no Raspberry Pi, o Unraid entra como cliente de rede:

• no plugin, ative o NUT em modo cliente de rede (netclient), apontando para o IP do Pi, porta 3493, nome tsshara e o usuário secundário;
• não dependa dos gatilhos do plugin por porcentagem de bateria ou autonomia, que leem os mesmos números pouco confiáveis. Quem decide é o servidor, e o FSD chega ao Unraid pela rede. Se quiser uma rede de segurança local, use o gatilho por tempo em bateria, com um valor um pouco maior que o do servidor;
• confira em Settings › Disk Settings o tempo limite de desligamento: parar o array, as VMs e os contêineres leva tempo, e tudo precisa caber na autonomia do nobreak (e no offdelay, se você usa o corte de energia);
• teste pelo terminal do Unraid com upsc tsshara@IP_DO_PI e, num dia calmo, tire o nobreak da tomada para ver a cadeia inteira funcionar.

Conclusão

Com a interface instalada, a parte técnica fluiu bem, mas precisei dedicar um bom tempo para testar e configurar tudo. Fica o registro aqui para quem precisar.
