Placa NAS mini-ITX com N100, (well) made in China

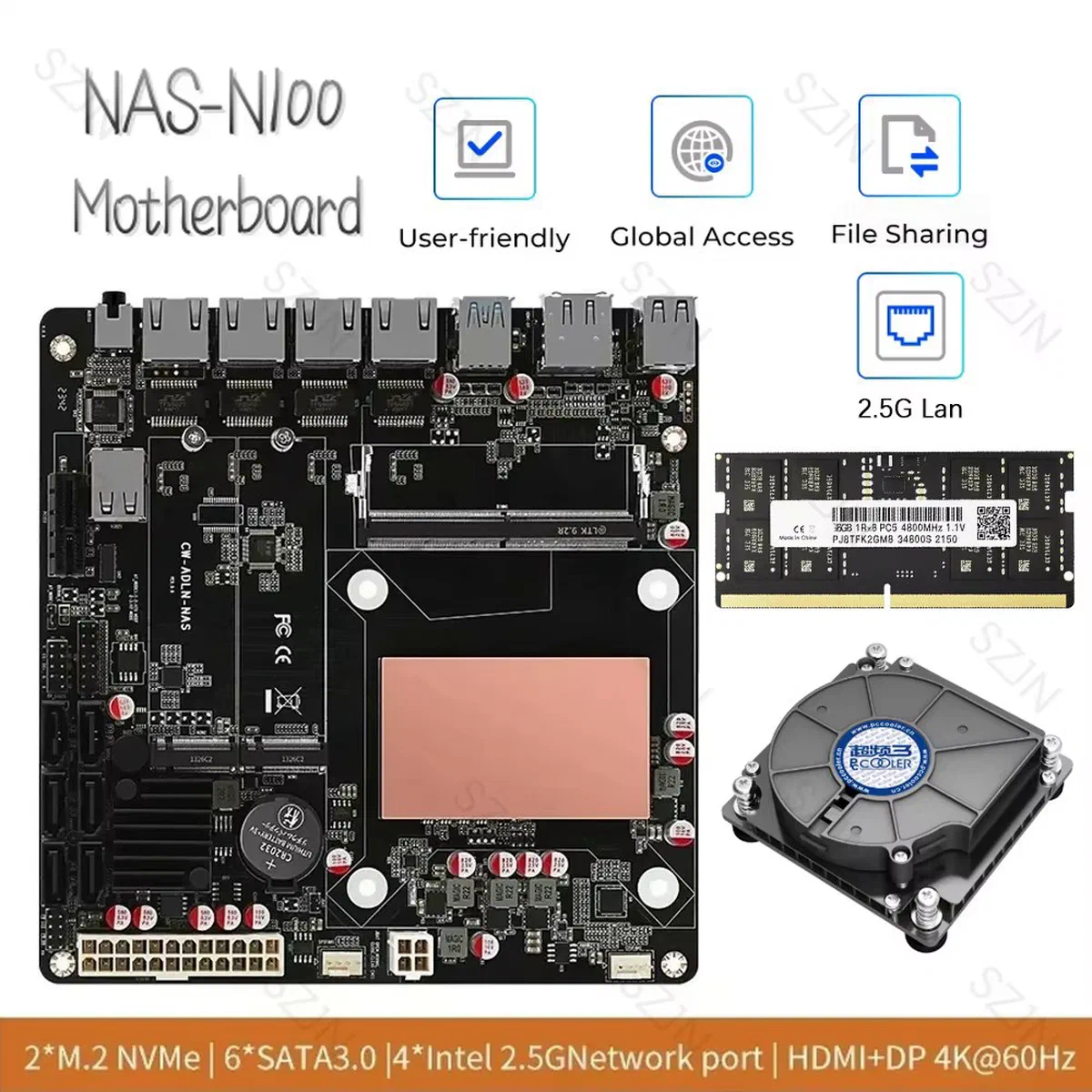

Comprei hoje, no AliExpress, a placa-mãe para o servidor principal: uma placa NAS mini-ITX com Intel N100, da CWWK (também vendida como Topton), por R$ 1.198,50 (US$ 224,99). Placas assim juntam em 17 × 17 cm o que antes pedia placas de expansão: 6 portas SATA, 2 slots M.2 NVMe e 4 portas de rede de 2,5 Gb, com um processador que gasta pouca energia. O problema é que a informação sobre elas fica espalhada entre o anúncio, fóruns e a serigrafia da própria placa, então juntei aqui a ficha completa.

Ficha técnica

Identificação

• Fabricante (OEM): CWWK (ChangWang), também vendida como Topton; no anúncio, marca SZJN
• Código na placa: CW-ADLN-NAS, versão 1.0.0
• Origem: China continental

Processador e memória

• Intel N100 (Alder Lake-N) soldado na placa (BGA), com placa de cobre sobre o chip e furação para coolers LGA 115X (75 × 75 mm)
• 1 slot DDR5 SO-DIMM: 4800 MT/s nativos, compatível com módulos de 5200 e 5600 sem ECC, até 32 GB

Armazenamento

• 6 portas SATA 3.0: a SATA1 é nativa do N100; as SATA 2 a 6 passam por uma controladora JMicron JMB585
• 2 slots M.2 2280 NVMe, cada um em PCIe 3.0 x1
• 1 slot PCIe 3.0 x1, que divide as linhas com o segundo M.2: é um ou outro, não dá para usar os dois ao mesmo tempo

Rede

• 4 portas RJ-45 de 2,5 Gb, com controladoras Intel I226-V
• Por ser uma controladora recente, pede kernel atualizado: Proxmox VE 8.x, OPNsense 23.x ou posterior, pfSense CE 2.7 ou posterior, TrueNAS Scale e distribuições Linux recentes

Vídeo, USB e áudio

• HDMI 2.1 e DisplayPort 1.4b, ambos até 4K a 60 Hz
• 1 USB 3.0 tipo A, 2 USB 2.0 tipo A e 1 USB-C (na velocidade do USB 2.0)
• Áudio Realtek ALC897, com conector P3 (3,5 mm) combinado de fone e microfone

Formato e energia

• Mini-ITX, 17 × 17 cm
• Conector ATX de 24 pinos e conector de 12 V de 4 pinos: os dois são obrigatórios para a placa ligar
• Jumper de modo AT/ATX (no modo AT, a placa liga sozinha assim que recebe energia)

Conectores internos

• 2 conectores de ventoinha PWM (CPU_FAN e SYS_FAN)
• Conector de TPM (padrão ASUS, SPI de 14 pinos)
• Conector USB 2.0 e 2 portas USB 2.0 tipo A internas
• Conector de painel frontal (FPANEL)

Antes de montar

Um aviso do anúncio que vale repetir: a bateria CR2032 do CMOS vem removida, por causa das regras de transporte aéreo internacional, então é preciso comprar uma e instalar.

O anúncio

Anúncios desse tipo mudam ou saem do ar sem aviso, então guardei uma cópia do anúncio no momento da compra (PDF, 2,4 MB), com as fotos e a descrição completa do vendedor.

Atualização (setembro de 2026)

Dois anos e meio depois, a placa segue firme no servidor principal. A configuração completa está na página do setup.
